在建筑施工中，配电箱作为临时用电系统的核心枢纽，其规范设置直接关系到施工现场的用电安全、设备运行效率以及人员生命安全。配电开关控制设备则是配电箱内保障线路通断、过载与短路保护的关键组件。本文将结合实例，系统阐述建筑施工配电箱的设置要求及主要开关控制设备的功能与应用。
一、 配电箱的设置基本原则与要求
- 分级配电原则：施工现场临时用电必须实行“三级配电”系统，即总配电箱（一级箱）、分配电箱（二级箱）和开关箱（三级箱）。各级配电箱应明确其供电范围，开关箱必须严格执行“一机、一闸、一漏、一箱”的规定，严禁一个开关箱直接控制两台及以上用电设备。
- 安装位置与环境要求：
- 实例：某高层住宅项目，总配电箱设置在靠近施工变压器、道路畅通、便于引入电源的区域；分配电箱则根据主体施工段、钢筋加工区、塔吊等大型设备位置分散设置；开关箱置于用电设备水平距离不超过3米的范围内。
- 配电箱应安装在干燥、通风、常温、无剧烈震动、无腐蚀性气体和液体溅射的场所，且周围应有足够两人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品。室外配电箱需有防雨、防尘措施，应架设在稳固的支架上，箱底距地面高度宜在1.3-1.5米之间。
- 电气安全要求：
- 配电箱的金属箱体、金属电器安装板以及箱内正常不带电的金属底座、外壳等必须通过PE线可靠接地，接地电阻值应符合规范。
- 进、出线口应设在箱体下底面，并加护套保护。导线不得承受外力，严禁与金属尖锐断口、强腐蚀介质接触。
- 箱内配线应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎。
二、 主要配电开关控制设备功能与选型实例
配电箱内部的核心是各类开关控制设备，它们共同构成了安全防护体系。
- 隔离开关（刀闸）：
- 功能：用于电源隔离，提供一个可见的、明显的断开点，保证检修人员安全。它不具备分断负荷电流和短路电流的能力，严禁带负荷操作。
- 实例：在总配电箱的电源进线处，通常设置一个额定电流大于总计算电流的隔离开关，作为整个临时用电系统的总隔离点。
- 断路器（空气开关）：
- 功能：集线路通断控制、过载保护和短路保护于一体。当线路发生过载或短路时，能自动切断电流。
- 选型实例：一台功率为5.5kW的混凝土振动棒，其额定电流约为11A。为其供电的开关箱内，主断路器应选择额定电流略大于11A（如16A或20A）、D型脱扣特性（适用于电机类冲击电流设备）的塑壳或微型断路器，以确保正常启动并提供过载保护。
- 漏电保护器（剩余电流动作保护器）：
- 功能：核心的人身触电防护设备。当被保护线路发生漏电或触电事故，漏电流达到其额定动作值时，能迅速（一般≤0.1秒）自动切断电源。
- 分级配置实例：
- 总配电箱：设置总漏电保护器，其额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s但小于0.2s，主要提供间接接触保护和防火保护。
- 开关箱：必须设置末级漏电保护器。对于手持式电动工具、夯土机械、潜水泵等移动式设备，其额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。在潮湿、有腐蚀介质等特殊场所（如地下室、厨房施工区），应选用额定漏电动作电流不大于15mA、动作时间≤0.1s的高灵敏度快速型漏电保护器。
- 熔断器：
- 功能：主要作为短路保护元件，利用熔体在短路电流下的熔断来切断电路。在临时用电系统中，常作为断路器的后备保护或在小容量回路中直接使用。
- 实例：在照明分支回路中，可能选用RC1A型瓷插式熔断器，其熔体额定电流应略大于该回路所有照明灯具的额定电流之和，并与导线载流量相匹配。
三、 配电箱系统配置实例图示

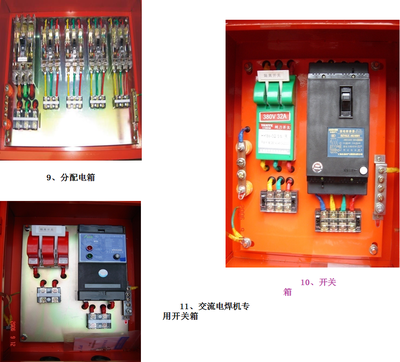

一个标准的施工用电开关箱（三级箱）内部典型配置自电源侧起依次为：
电源进线 → 隔离开关（可见断开点） → 断路器（过载、短路保护） → 漏电保护器（触电保护） → 出线端子（连接至用电设备）。
所有设备应安装牢固，标识清晰，包括回路名称、负责人等信息。
****：建筑施工配电箱的设置是一个系统工程，必须严格遵守《施工现场临时用电安全技术规范》（JGJ46）等标准。从总箱到末级开关箱，合理的布局、规范的安装、正确的设备选型与分级保护配置，是构建安全、可靠临时用电网络的基石。管理人员应加强日常巡查与维护，确保每一级配电箱及其开关控制设备都处于完好有效状态，从根本上防范触电和电气火灾事故的发生。
